Kołnierze stalowe — rodzaje, normy i zastosowania

Kołnierze stalowe to jedne z podstawowych elementów łączeniowych w instalacjach rurociągowych i zbiornikowych. Umożliwiają szczelne, rozłączne połączenie rur, armatury i urządzeń ciśnieniowych. Właściwy dobór typu kołnierza, materiału i klasy ciśnieniowej ma bezpośredni wpływ na trwałość i bezpieczeństwo całej instalacji. W tym artykule omawiamy główne rodzaje kołnierzy stalowych, obowiązujące normy oraz zastosowania w przemyśle.

Rodzaje kołnierzy stalowych

Kołnierze stalowe różnią się konstrukcją, sposobem montażu i przeznaczeniem. Trzy najczęściej stosowane typy to kołnierze płaskie, szyjkowe i zaślepiające.

Kołnierze płaskie (typ 01 wg EN 1092-1) mają prostą, płaską konstrukcję i są przyspawane do rury spoiną czołową. Stosuje się je w instalacjach o niższych ciśnieniach i temperaturach, np. w rurociągach wodnych i parowych. Wymagają zastosowania odpowiedniej uszczelki między powierzchniami przylegania.

Kołnierze szyjkowe (typ 11 wg EN 1092-1) posiadają charakterystyczną szyjkę przechodzącą płynnie w rurę. Ta konstrukcja zapewnia lepszy rozkład naprężeń, co czyni je odpowiednimi do instalacji narażonych na wysokie ciśnienia, temperatury i obciążenia dynamiczne. Są najczęściej wybieranym typem w instalacjach przemysłowych i technologicznych.

Kołnierze zaślepiające (typ 05 wg EN 1092-1) służą do zamykania końców rurociągów. Nie mają otworu centralnego — stanowią pełne, szczelne zakończenie instalacji. Stosuje się je tam, gdzie rurociąg kończy się lub wymaga czasowego zamknięcia, np. przy rozbudowie instalacji.

Oprócz tych trzech głównych typów stosuje się również kołnierze nakładkowe (typ 12), kołnierze luźne (typ 02) oraz kołnierze gwintowane — każdy dostosowany do konkretnych warunków montażu i eksploatacji.

Normy i oznaczenia

Kołnierze stalowe produkuje się zgodnie z normami, które określają wymiary, materiały, klasy ciśnieniowe i zakresy temperatur. Najważniejsze normy to EN 1092-1 (europejska), DIN (niemiecka) oraz ANSI/ASME B16.5 (amerykańska). W Polsce obowiązują również normy PN.

Oznaczenie PN (Pressure Nominale) określa maksymalne ciśnienie robocze kołnierza w temperaturze 20°C. Na przykład kołnierz PN16 jest przeznaczony do pracy przy ciśnieniu do 16 bar, a PN40 — do 40 bar. Im wyższa klasa PN, tym grubszy i masywniejszy kołnierz.

Oznaczenie DN (Diameter Nominale) odnosi się do średnicy nominalnej rurociągu. Typowe rozmiary to DN 15 do DN 600, choć w zastosowaniach przemysłowych spotyka się kołnierze o jeszcze większych średnicach.

Przy zamawianiu kołnierzy należy podać typ (np. szyjkowy typ 11), klasę ciśnieniową (np. PN16), średnicę nominalną (np. DN 100) oraz gatunek stali (np. P265GH lub 316L).

Materiały

Kołnierze stalowe produkuje się z dwóch głównych grup materiałów.

Stal węglowa (np. P250GH, P265GH, St 37) — stosowana w większości standardowych instalacji. Charakteryzuje się dobrą wytrzymałością mechaniczną i przystępną ceną. Sprawdza się w instalacjach wodnych, parowych i grzewczych, gdzie nie ma kontaktu z mediami agresywnymi chemicznie.

Stal nierdzewna (np. AISI 304, AISI 316, 316L) — wybierana tam, gdzie wymagana jest odporność na korozję. Stosowana w przemyśle chemicznym, spożywczym, farmaceutycznym i w instalacjach ciepłowniczych pracujących z agresywnymi mediami.

Wybór materiału zależy od rodzaju transportowanego medium, temperatury pracy, ciśnienia i środowiska, w którym kołnierz będzie eksploatowany.

Zastosowania w przemyśle

Kołnierze stalowe znajdują zastosowanie praktycznie wszędzie tam, gdzie potrzebne są szczelne, rozłączne połączenia rurociągów.

W przemyśle chemicznym i petrochemicznym kołnierze łączą rurociągi transportujące substancje agresywne i niebezpieczne. Wymagana jest tu najwyższa szczelność i odporność na korozję, dlatego stosuje się kołnierze ze stali nierdzewnej o wysokich klasach ciśnieniowych.

W energetyce i ciepłownictwie kołnierze pracują w instalacjach parowych i grzewczych, gdzie kluczowa jest wytrzymałość na wysokie temperatury i ciśnienia.

W wodociągach i kanalizacji kołnierze płaskie i szyjkowe umożliwiają łączenie rur o różnych średnicach oraz montaż armatury odcinającej.

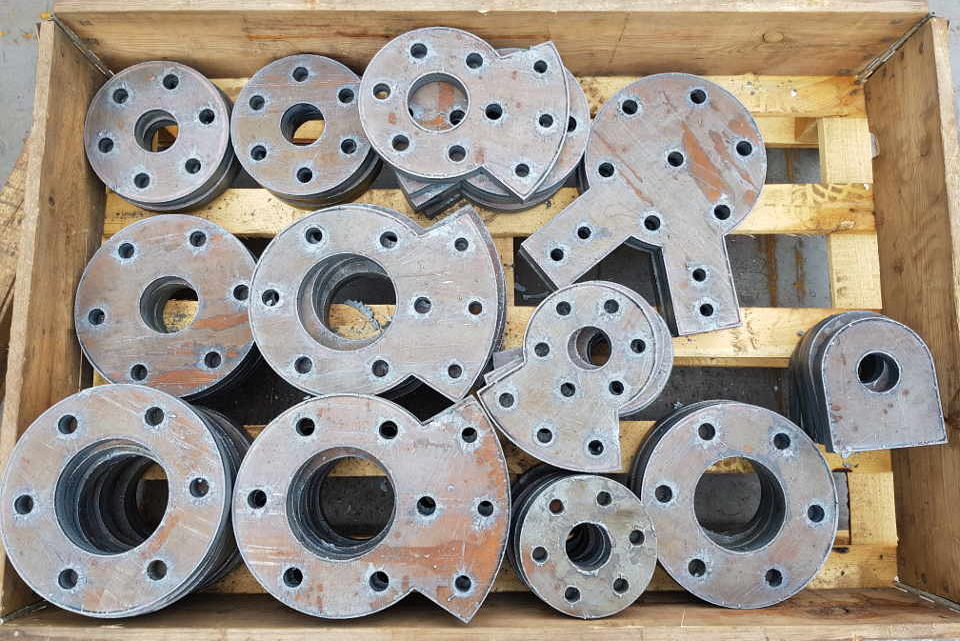

W budownictwie i konstrukcjach stalowych kołnierze stalowe stosuje się nie tylko w instalacjach, ale też jako elementy konstrukcyjne — np. podstawy słupów, mocowania rurowych elementów nośnych czy łączniki w konstrukcjach spawanych. Wycinanie kołnierzy z grubych blach stalowych odbywa się na przecinarkach CNC, co zapewnia powtarzalność wymiarów i szybką realizację nawet dużych serii.

Jeśli potrzebujesz kołnierzy stalowych wycinanych z blachy na wymiar, sprawdź naszą ofertę kołnierzy stalowych — wycinamy je na maszynach CNC w technologii plazmowej i tlenowej, zgodnie z dostarczoną dokumentacją DWG/DXF.

Montaż kołnierzy — na co zwrócić uwagę

Prawidłowy montaż kołnierzy ma kluczowe znaczenie dla szczelności i trwałości połączenia. Kilka najważniejszych zasad to przygotowanie powierzchni uszczelniających (muszą być czyste, gładkie i wolne od uszkodzeń), dobór odpowiedniej uszczelki dopasowanej do medium, temperatury i ciśnienia, a także równomierne dokręcanie śrub na krzyż z zastosowaniem momentu obrotowego zalecanego przez producenta.

Niedokręcone śruby powodują nieszczelności, a przekręcone mogą uszkodzić uszczelkę lub zdeformować powierzchnię kołnierza. W instalacjach krytycznych stosuje się klucze dynamometryczne, aby zapewnić precyzyjny moment dokręcania.

FAQ

Czym są kołnierze stalowe?

Kołnierze stalowe to elementy łączeniowe stosowane w instalacjach rurociągowych i zbiornikowych. Umożliwiają szczelne, rozłączne połączenie rur, armatury i urządzeń ciśnieniowych.

Jakie są główne rodzaje kołnierzy stalowych?

Trzy najczęściej stosowane typy to kołnierze płaskie (do niższych ciśnień), szyjkowe (do wysokich obciążeń) i zaślepiające (do zamykania końców rurociągów). Stosuje się też kołnierze nakładkowe, luźne i gwintowane.

Co oznaczają symbole PN i DN?

PN (np. PN16) to maksymalne ciśnienie robocze kołnierza w barach. DN (np. DN 100) to średnica nominalna rurociągu w milimetrach.

Z jakich materiałów produkuje się kołnierze?

Najczęściej ze stali węglowej (P265GH, St 37) do standardowych instalacji oraz ze stali nierdzewnej (304, 316) do zastosowań wymagających odporności na korozję.

Jak zamówić kołnierze stalowe na wymiar?

Kołnierze wycinane z blachy można zamówić na podstawie dokumentacji technicznej w formacie DWG lub DXF. Potrzebujesz kołnierzy stalowych wyciętych na maszynach CNC? Sprawdź naszą ofertę kołnierzy stalowych — realizujemy zlecenia jednostkowe i seryjne.

Jakie normy obowiązują dla kołnierzy stalowych?

Główne normy to EN 1092-1 (europejska), DIN i ANSI/ASME B16.5 (amerykańska). Określają one wymiary, materiały, klasy ciśnieniowe i zakresy temperatur pracy kołnierzy.
